PowerEdge 系統支持 DDR4 寄存式 DIMM (RDIMM)、低負載 DIMM (LRDIMM) 和非易失性 DIMM (NVDIMM-N)。系統內存保存由處理器執行的指令。
系統包含 24 個內存插槽，分為兩組（每組 12 個），每個處理器一組。每組的 12 個插槽分入六個通道。每個處理器均分配有六個內存通道。在每個通道中，第一個插槽的釋放卡舌標為白色，第二個插槽的標為黑色。
內存通道按如下方式組織：

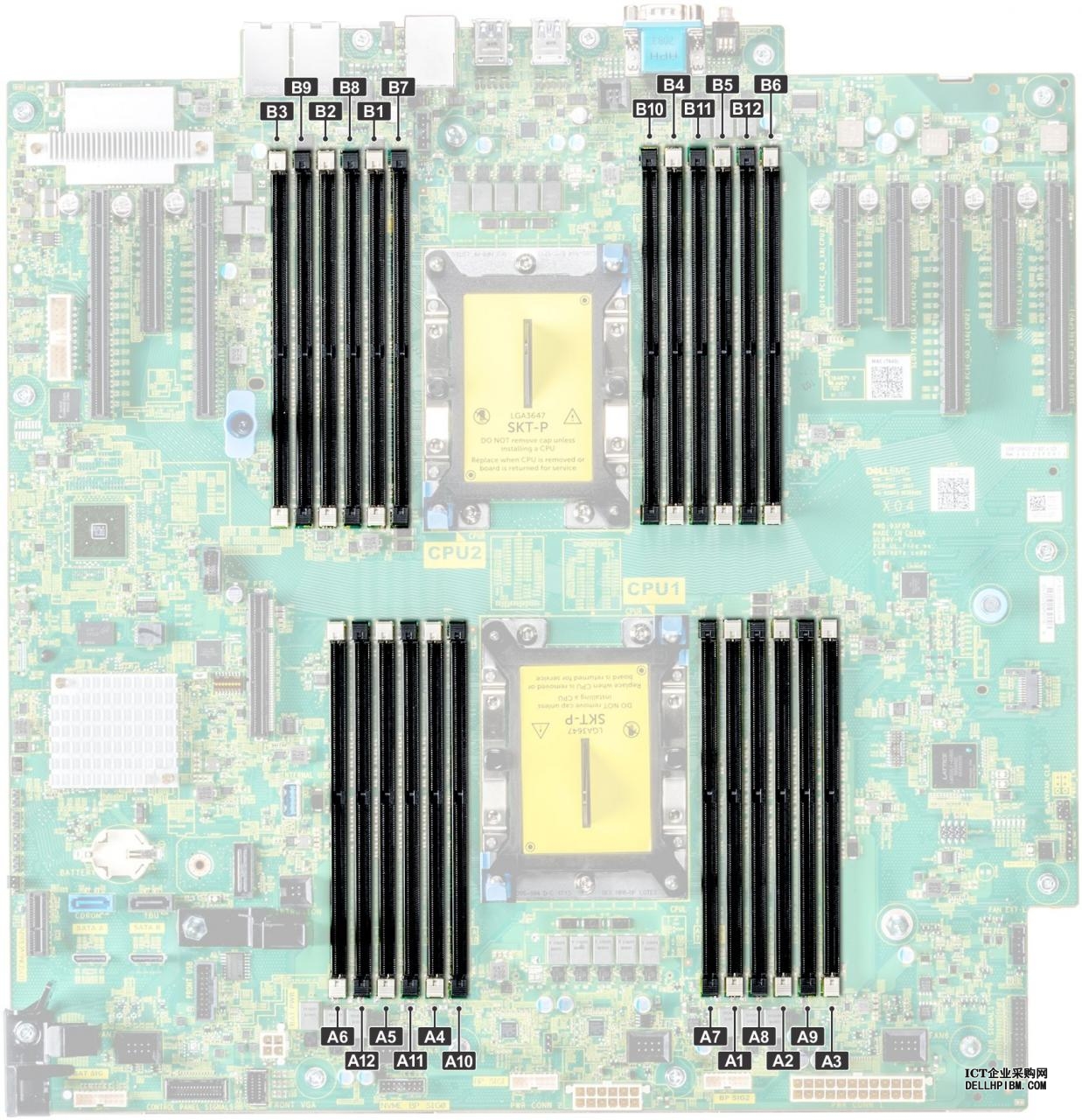

圖 1. 系統內存視圖
| 處理器 | 通道 0 | 通道 1 | 通道 2 | 通道 3 | 通道 4 | 通道 5 |
|---|---|---|---|---|---|---|
| 處理器 1 | 插槽 A1 和 A7 | 插槽 A2 和 A8 | 插槽 A3 和 A9 | 插槽 A4 和 A10 | 插槽 A5 和 A11 | 插槽 A6 和 A12 |
| 處理器 2 | 插槽 B1 和 B7 | 插槽 B2 和 B8 | 插槽 B3 和 B9 | 插槽 B4 和 B10 | 插槽 B5 和 B11 | 插槽 B6 和 B12 |
下表列出了受支持配置的內存填充和操作頻率。
| DIMM 類型 | 填充的 DIMM 數/通道 | 電壓 | 操作頻率 (MT/S) | 最大 DIMM 列數/通道 |
|---|---|---|---|---|
| RDIMM | 1 | 1.2 V | 2933、2666、2400、2133 | 雙列或單列 |
| 2 | 2933、2666、2400、2133 | 雙列或單列 | ||
| LRDIMM | 1 | 1.2 V | 2933、2666、2400、2133 | 四列或八列 |
| 2 | 2666、2400、2133 | 四列或八列 | ||
| NVDIMM-N | 1 | 1.2 V | 2933、2666、2400、2133 | 單列 |
每個通道最多一個 NVDIMM。
每個處理器最多六個 NVDIMM
每個 NVDIMM 的最大容量為 16 GB
以下配置不支持 NVDIMM:
32 個 2.5 英寸 SAS/SATA/SSD 驅動器配置
16 個 2.5 英寸 SAS/SATA/SSD 驅動器和 8 個 NVME 驅動器配置
一般內存模塊安裝原則
為確保獲得最佳系統性能，請在配置系統內存時遵守以下一般原則。如果系統的內存配置無法查看這些原則，系統可能無法引導、在內存配置期間停止響應，或者可能在降低內存的情況下運行。
所選的系統配置文件(例如,性能優化,或自定義[高速運轉可以運行或更低])
處理器支持的最大 DIMM 速度。對于 2933 MT/s 的內存頻率，支持每個通道一個 DIMM。
處理器支持的最大 DIMM 速度。對于 2933 MT/s 的內存頻率，在 RDIMM 上支持每個通道兩個 DIMM。
支持的最大 DIMM 速度
此系統支持靈活內存配置，使系統能夠在任何有效的芯片組結構配置中配置和運行。建議您遵循以下原則，以安裝內存模塊：
所有 DIMM 都必須是 DDR4。
RDIMM 和 LRDIMM 不得混用。
NVDIMM 和 LRDIMM 不得混用。
NVDIMM 和 RDIMM 可以混用。
64 GB LRDIMMS 是 DDP (Dual Die Package) LRDIMM，不得與屬于 TSV (Through Silicon Via/3DS) LRDIMM 的 128 GB LRDIMM 混用。
基于 x4 和 x8 DRAM 的內存模塊可以混用。
無論列數是多少，每個通道可以填充多達兩個 RDIMM。
無論列數是多少，每個通道可以填充多達兩個 LRDIMM。
無論列數是多少，每個通道最多可以填充兩列不同的 DIMM。
如果安裝不同速度的內存模塊，它們將以最低安裝內存模塊速度運行。
僅在安裝處理器時填充內存模塊插槽。
對于單處理器系統，插槽 A1 至 A12 可用。
對于雙處理器系統，插槽 A1 至 A12 和插槽 B1 至 B12 可用。
首先填充所有帶白色釋放卡舌的插槽，然后填充帶黑色釋放卡舌的插槽。
當混合使用具有不同容量的內存模塊時，首先用具有最高容量的內存模塊填充插槽。
注:例如，如果要混用 16 GB 和 8 GB 內存模塊，則用 16 GB 內存模塊填充具有白色釋放卡舌的插槽，再用 8 GB 內存模塊填充具有黑色釋放卡舌的插槽。只要遵循其他內存填充規則，則不同容量的內存模塊可以混用。
在雙處理器配置中，每個處理器的內存配置必須相同。
注:例如，如果填充處理器 1 的插槽 A1，則填充處理器 2 的插槽 B1，以此類推。
不支持在同一個系統中混合使用兩個以上的內存模塊容量。
不平衡的內存配置將會導致丟失性能，因此，始終使用完全相同的 DIMM 采用相同方式填充內存通道以獲得最佳性能。
每個處理器一次填充六個完全相同的內存模塊（每個通道一個 DIMM）以最大化性能。
每個處理器的 DIMM 數量為 4 時，填充插槽 1、2、4、5。
每個處理器的 DIMM 數量為 8 時，填充插槽 1、2、4、5、7、8、10、11（2-2-2 平臺）。
